做連接器這么久了,為什么會有連接器插拔力測試,應該很多小伙伴跟九木君一樣,知道一點點卻不全面.九木君花了些時間將連接器插拔力的知識整理了一下,供大家做個參考.

連接器插拔力（Mating and Unmating force） 測試

測試目的：使用標準的測試公頭測試個別端子之插入與拔出時所需的力量，以評估端子之品質特性，確認連接器接插件在使用過程中產生的力量足以維持連接器功能和適合消費者的手感。

測試依據：EIA-364-13 or MIL-STD-1344A,2013.1。

測試設備：拉拔力試驗機

測試方法：

1、測試用之連接器PIN針或BLADE其尺寸及表面粗糙度均符合MIL-3197之規定。

2、測試連接器PIN針或BLADE應定期清洗，以避免其表面覆膜而影響到量測數據的準確性。

3、測試步驟1（使用連接器PIN針或BLADE)：

A、先插拔一次以調整端子之狀態。

B、插入最大尺寸之測試連接器PIN針或BLADE，同時量測插入力拔出測連接器PIN針或BLADE，并換上最小尺寸之測

注意事項：

測試插拔力，因ALIGNMENT對測試的精度影響很大，故在測試時應特別注意到從機臺之LOAD CELL，測試PIN及測試樣品之中心線之一致性。

測試要點：

1. 測試對像為整個連接器接插件，full ass'y。

2. 測試作用軸為連接器正常使用的方向。

3. 除非特別指定，測試速度定義為25.4mm/minute。

規范要求：

1. 插入力一般設定最大值。（35N Max.）。

2. 拔出力一般設定最小值。（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。

定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。

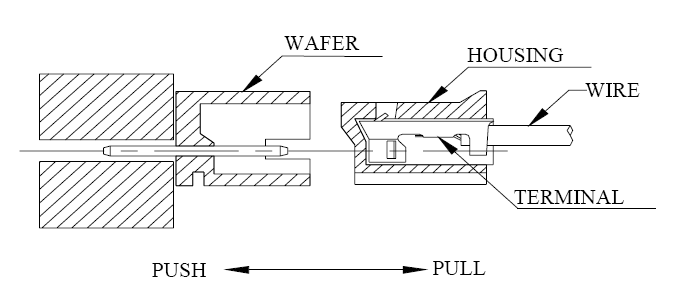

插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。（參考圖為九木君廠內JST PH2.0連接器圖）
